Колонни конзолни кранове
Колонни конзолни кранове с подов монтаж и завъртане на 270°–360°, товароносимост 50–2000 kg и обсег до 8 m за ефективна обработка на товари на работното място.
Колонен конзолен кран (SDS) 270° 150–2000 kg, 2–8 m
От1.377,00 EUR
Колонен конзолен кран (NSD) 270° 150–2000 kg, 2–7 m
От1.413,00 EUR
Как да изберете
За какво се използва
- Монтиран към пода въртящ се кран, обслужващ кръгова зона при работно място или машина.
- Товарене/разтоварване на машини, монтажни и заваръчни работни места.
- Товарене на камиони на определено място.
Проверете преди избора
- Товароносимост (телфер + товар) и дължина на стрелата
- Диапазон на завъртане (270° / 360°) и височина на колоната спрямо халето
- Фундамент: анкерни болтове в стоманобетон
- Тип телфер: ръчен верижен, електрически верижен
Не е подходящо за
- Места, където подът не може да поеме анкерните усилия — обмислете стенен конзолен кран
Какво ще Ви попитаме, преди да препоръчаме модел
Колонен конзолен кран Проектен продукт — окончателната конфигурация се потвърждава от нашия технически екип преди поръчката.
- Тегло на товара, включително телфера, количката и приспособленията; най-тежък товар за повдигане? Товароносимостта на крана трябва да покрива телфера + количката + товара. Не оразмерявайте само по допустимото работно натоварване (WLL).
- Обсег на стрелата и най-отдалечена точка, която трябва да бъде достигната? Необходим ъгъл на завъртане (180°/270°/360°)? Радиусът определя достижимата кръгова зона; най-отдалечената точка определя обсега.
- Необходима височина на куката и височина на халето / препятствия (осветителни тела, тръби, врати, спринклери)? Височина на куката = свободна височина − кран − количка − габаритна височина на телфера − кука.
- Цикли на час, часове на ден; ръчно или моторизирано завъртане / придвижване? Тежките или често премествани товари се завъртат трудно ръчно; режимът на работа определя класа на телфера.
- Под: дебелина и качество на стоманобетона на мястото на колоната? Възможна ли е проверка на фундамента? Колоната създава големи преобръщащи моменти; анкерирането трябва да съответства на опорните реакции на конкретния модел.
Типични грешки, които да избягвате
- Фундаментът и анкерирането трябва да съответстват на реакционните сили на конкретния модел — никога не избирайте само според допустимото работно натоварване (WLL).
- Строителната височина трябва да се изчисли, като се вземат предвид кранът + количката + телферът + куката.
Полезно е да имате подготвени: Скица/план на зоната с позицията на колоната · Маса, размери и център на тежестта на товара · Най-отдалечена точка, която трябва да бъде достигната · Необходима височина на куката · Снимки на пода · Напрежение · Описание на работния цикъл
Шарнирно-съчленен колонен конзолен кран Проектен продукт — окончателната конфигурация се потвърждава от нашия технически екип преди поръчката.
- Тегло на товара, включително телфера, количката и приспособленията; най-тежък товар за повдигане? Товароносимостта на крана трябва да покрива телфера + количката + товара. Не оразмерявайте само по допустимото работно натоварване (WLL).
- Общ обсег и дължина на двете рамена; работна зона; трябва ли товарът да достига зад машина или препятствие? Максималният геометричен обсег не означава, че всяка точка е достижима; двете рамена и траекторията на товара трябва да избягват сблъсъци.
- Необходима височина на куката и височина на халето / препятствия (осветителни тела, тръби, врати, спринклери)? Височина на куката = свободна височина − кран − количка − габаритна височина на телфера − кука.
- Цикли на час, часове на ден; ръчно или моторизирано завъртане / придвижване? Тежките или често премествани товари се завъртат трудно ръчно; режимът на работа определя класа на телфера.
- Данни за фундамента / пода на мястото на колоната? Същите преобръщащи моменти като при колонен конзолен кран.
Типични грешки, които да избягвате
- Проверете за сблъсъци на двете рамена и по траекторията на товара; геометричният обсег ≠ реалната достъпност на всяка точка.
Полезно е да имате подготвени: План с позицията на колоната, машините и целевите точки · Височини на препятствията · Маса и център на тежестта
Конзолно рамо за макара / маркуч / кабел (стенно или колонно) Стандартен избор — посочените по-горе параметри са достатъчни за избора на подходящия модел.
- Маса на макарата / оборудването; необходим обсег; колонна или стенна версия; монтажна височина; работна зона? Оразмерено за макара/маркуч, а не за повдигане на товар.
Типични грешки, които да избягвате
- Не го третирайте като кран за повдигане на товари; проверете декларираното предназначение и допустимите сили.
Полезно е да имате подготвени: Маса/размери на макарата · Снимка на мястото · Необходим обсег · Трасе
Как да изберете колонен конзолен кран
Колонният конзолен кран превръща отделното работно място в обслужвана подемна зона: колоната се анкерира към пода, стрелата се завърта над работната зона, а телферът се придвижва по нея. Изборът се определя от товароносимостта, дължината на стрелата (обсега), диапазона на завъртане и наличната височина под тавана. Основната ни гама включва товароносимости от 50 до 2000 kg и дължини на стрелата 2–8 m: SDS 270° като стандартен модел за интензивна работа, нископрофилния NSD за халета, в които всеки сантиметър свободна височина е от значение, и SDSK, доставян с количка, за незабавна експлоатация.

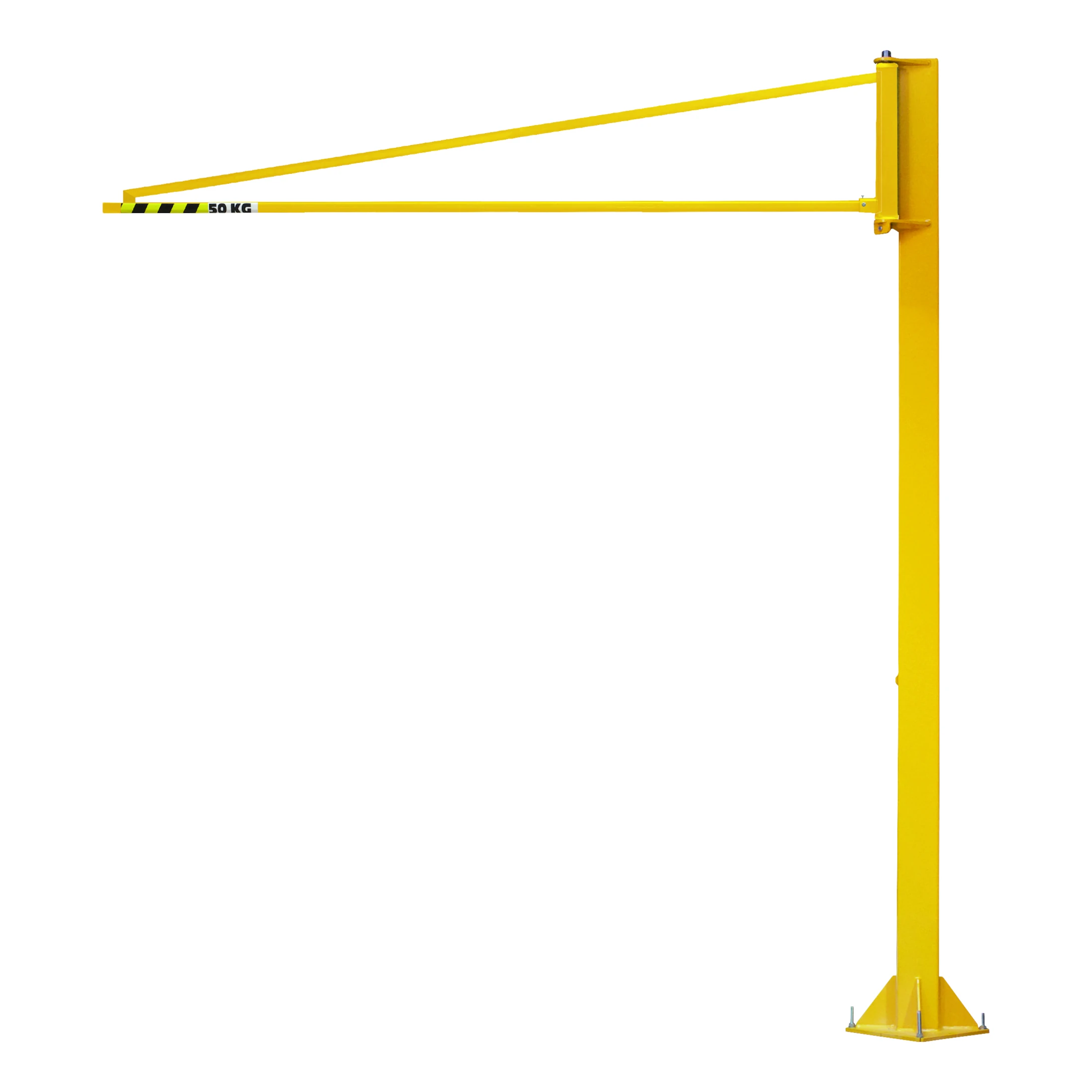

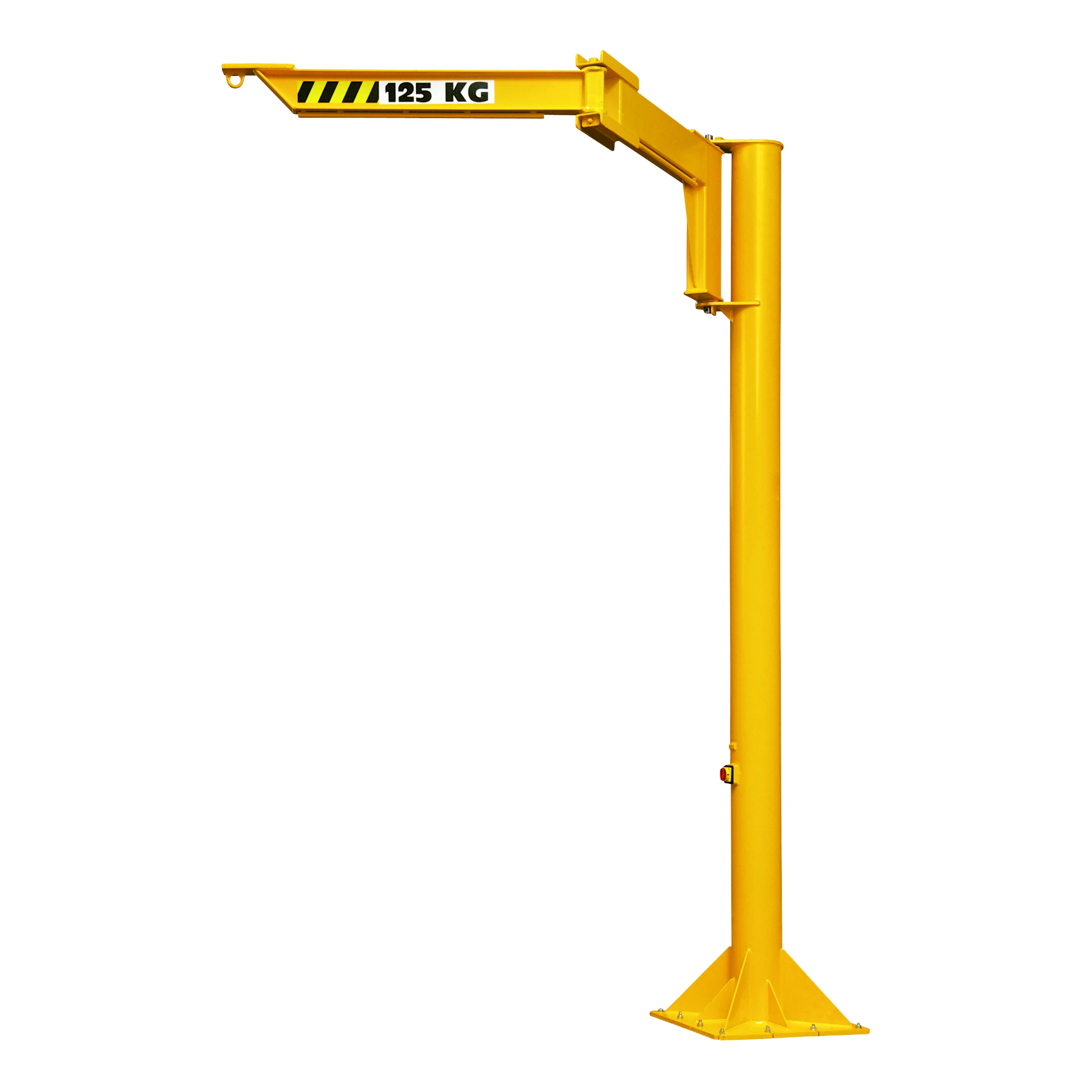

Когато собственото тегло е от значение, алуминиевият ASDS съчетава лека стрела с товароносимост до 2000 kg и значително по-лесно ръчно завъртане. За работа около препятствия шарнирните модели — ZSD и самоносещият ZSD-S — позволяват товарът да достига зад машини и през отвори на врати, където твърдата стрела не може да премине. Леките монтажни работни места се обслужват от крана за окачване на инструменти LSDS (50–100 kg), а ако е необходим пълен обхват от 360°, кранът RSD с пълно завъртане предлага товароносимост до 10 000 kg.
Конзолният кран се комплектова с телфер: за повечето работни места естественият избор е електрически верижен телфер, оразмерен според товароносимостта на крана, докато за работни места с ниска интензивност може да се използва ръчен верижен телфер. Ако на работното място не е възможен подов монтаж на крана, разгледайте стенните конзолни кранове. Не сте сигурни относно фундамента или обсега? Свържете се с нас, като посочите товара, необходимия обсег и данните за подовата конструкция, и ние ще оразмерим крана, телфера и анкерното закрепване като цялостно решение.
Често задавани въпроси
Какви товароносимости и обсег предлагат колонните конзолни кранове?
Стандартната гама покрива товароносимости от 50 до 2000 kg и дължини на стрелата от 2 до 8 m в зависимост от модела. За по-тежки режими на работа серията RSD с пълно завъртане достига до 10 000 kg. Като общо правило изберете товароносимостта според най-тежкия обработван товар, а дължината на стрелата — според най-отдалечената точка, до която трябва да достига куката.
Какъв фундамент е необходим за колонен конзолен кран?
Колоната се анкерира към стоманобетонен фундамент или към съществуваща подова плоча с достатъчна дебелина и качество. Необходимите размери зависят от товароносимостта и дължината на стрелата на крана и са посочени в документацията за всеки модел. Самоносещите шарнирни модели (ZSD-S) са проектирани за работа върху подходящи индустриални подове без специален фундамент. Изпратете ни данни за Вашия под и ще потвърдим начина на анкериране за избраната конфигурация.
Каква е разликата между завъртане на 270° и 360°?
Стандартните колонни конзолни кранове се завъртат на 270°, което осигурява обслужване на типично работно място и позволява кранът да бъде разположен близо до стена или машина. Ако кранът е разположен свободно в халето и трябва да обслужва пълния кръг около колоната, изберете серията RSD с пълно завъртане на 360°.
Какъв телфер да монтирам на конзолен кран?
За повечето работни места кранът се комбинира с електрически верижен телфер, съобразен с номиналната товароносимост на крана, монтиран върху бутална количка за телфер или моторизирана количка. За работни места с ниска интензивност може да се използва ръчен верижен телфер. Телферът и количката могат да бъдат конфигурирани и доставени заедно с крана, така че работната станция да пристигне готова за експлоатация.
Кога шарнирният конзолен кран е по-добрият избор?
Когато товарът трябва да достига зад препятствия — зад рамки на машини, през отвори на врати или под мецанинни конструкции — двураменната шарнирна стрела (ZSD, ZSD-S) следва траектории, недостъпни за твърда стрела. Шарнирните модели покриват товароносимости от 50–1000 kg и се завъртат по-лесно ръчно в близост до колоната.
Какъв е срокът за доставка на колонен конзолен кран?
Конзолните кранове се произвеждат по поръчка в избраната от Вас конфигурация (товароносимост, дължина на стрелата, височина, телфер и количка). Поискайте оферта на продуктовата страница и ще потвърдим актуалния производствен срок, транспортните разходи и възможностите за монтаж за Вашето местоположение.
